产品简介
Product Brief

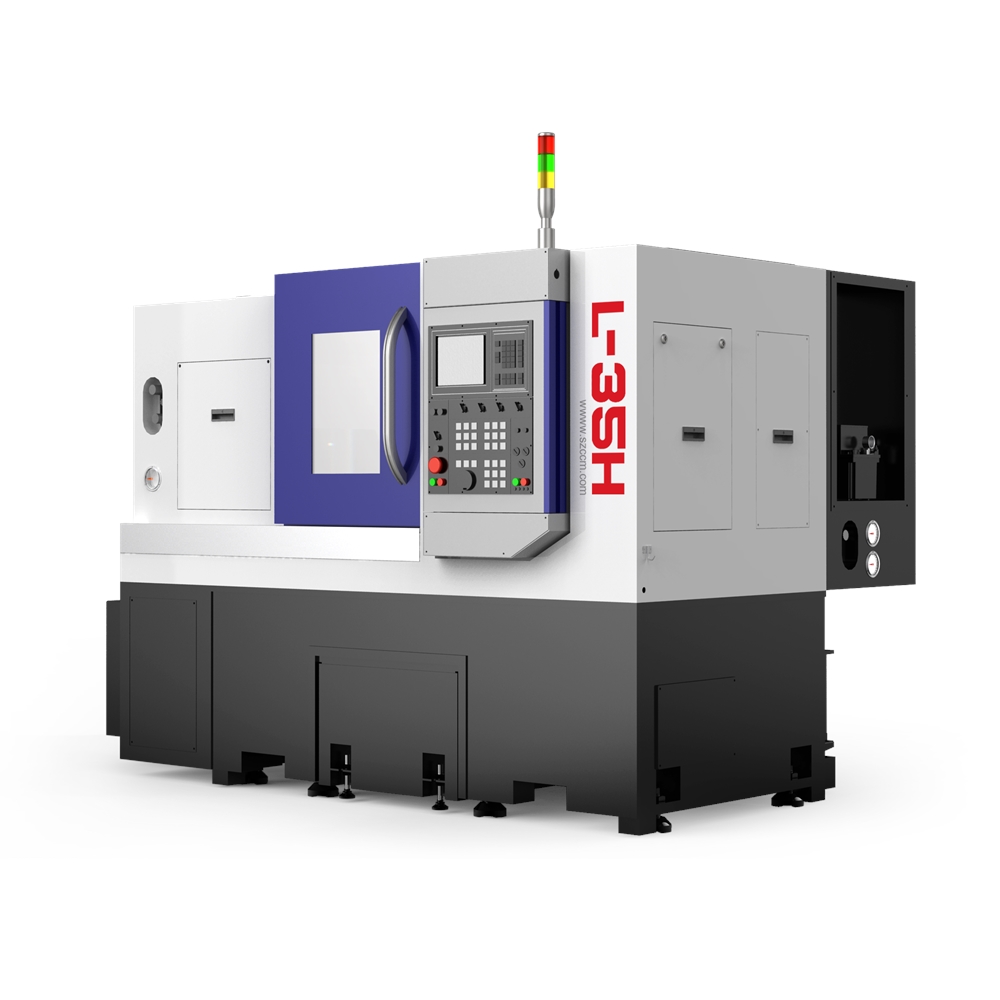

9888拉斯维加斯精机L-35HD型数控卧式车床是双坐标两轴联动、、半闭环数控机床。本机床机、、电、、液一体式结构，接纳全关闭防护罩，拉门向左开，旋转使用台位于右端牢靠防护罩上，操作利便。各伺服进给轴均接纳高速静音滚珠丝杠，弹性联轴器直接毗连，移动速率快、、噪声低、、定位精度和重复定位精度高；伺服电机内装绝对值编码器，无累计误差，无需影象、、无需找参考点、、切断电源后位置信息不会丧失。本机床功效强，精度高，结构合理，造型雅观，易于操作，维修利便。
产品特征
Product characteristics
特点：
整 体：机床为机、、电、、液一体式结构，30°整体斜床身，具有结构紧凑、、刚性高、、排屑流通、、操作利便等优点；导轨型式为转动导轨，驱动部件接纳高速静音滚珠丝杠，具有速率快、、发热少、、定位精度高的优点；机床为全关闭式防护，自动排屑、、自动润滑、、自动冷却�；〈蠹幽捎胖适髦霸煨�、、高强度铸铁质料铸造而成，使机床获得高刚性和稳固的精度。
主 轴：本机床主传动系统接纳高性能伺服电机驱动，通过皮带发动主轴转动，主轴转速规模0-6000r/min。主轴前支持接纳了三联高精度角接触球轴承，后支持接纳两联高精度角接触球轴承，知足轴向、、径向切削力的承载要求，高转速要求。
刀 塔：本机床接纳伺服刀台塔，换刀速率快，可靠性高。
尾 架：（选配）接纳液压式尾架，活顶尖结构，精度高，刚性高，性能可靠。
驱 动：纵、、横向驱动接纳了FANUC高性能伺服电机，定位精度高，行动无邪可靠。
系 统：配备高性能FANUC 0i-TF PLUS（5）数控系统，βi系列高性能交流主轴电机和伺服电机，包管了机床控制的稳固性，也包管了用户要求的数控加工功效和辅助功效。
加工工件
Machining workpiece
加工视频
Processing video
产品参数
Product parameters
| 机型 | 项目 | L-35HD |
| 加工规模 | 床身上最大回转直径(mm) | φ600 |
| 最大加工直径(mm) | φ350 | |
| 最大加工长度(mm) | 750 | |
| 最大棒料直径(mm) | φ75 | |
| 行程 | X轴行程(mm) | 190 |
| Y轴行程(mm) | ||
| Z轴行程(mm) | 780 | |
| Z2轴行程(mm) | 780 | |
| 主轴 | 输出功率(kw) | 15/18.5KW |
| 主轴头形式 | A2-8 | |
| 主轴最高转速(rpm) | 4000 | |
| 卡盘油缸 | 10寸 | |
| 刀架 | 刀塔形式 | 伺服刀塔 |
| 刀具容量（Sec) | 12 | |
| 外圆刀具尺寸(mm) | 25×25 | |
| 最大镗刀直径(mm) | φ40 | |
| 尾架 | 尾架形式 | 伺服尾架 |
| 控制系统 | NC形式 | FANUC 0i TF(1) |
| 排屑形式 | 自动右排 |
